一、PoE分離器相關知識

1. 什么是PoE分離器

PoE分離器是PD受電設備，用于分離PoE信號分，分別輸送給網絡攝像機、無線AP等非PoE網絡中斷，共同組成PoE受電設備（PoE分離器+網絡攝像機=PoE網絡攝像機）

2. 為什么要用PoE分離器

原因一：項目已經采購了不帶PoE網絡攝像機，但是想用PoE的方式進行組網；

原因二：成本考慮，PoE網絡攝像機的價格遠遠大于網絡攝像機集上PoE分離器的價格。

二、PoE常見疑問

1. 為什么PoE分離器容易燒壞網絡攝像機？

一般容易被燒壞的分離器都不具備隔離變壓器。要知道隔離變壓器的工作原理是通過電磁感應的方式，將PoE輸入48V電壓耦合到另外一端輸出12V，48V和12V之間是沒有物理接觸的，所以當線路收到高電壓沖擊的情況下，電壓會對沿著線路的PoE模組造成傷害，逐步擊穿PD芯片、PWM控制芯片，當電壓沖擊到隔離變壓器的時候，由于隔離變壓器的48V到12V之間是通過電磁感應耦合到另一端，沒有物理接觸，因此將電壓沖擊阻斷開來，就可以保護攝像頭不被燒壞。

但是非隔離變壓器利用占空比通過PWM芯片進行控制，48V和12V之間是存在物理接觸的，因此當雷擊擊毀PWM芯片后就會順著電路擊毀變壓器，機會網絡攝像機機體。

2. 為什么部分分離器只能和特定的PSE供電設備搭配使用？

PD受電阻件：主要的作用是和PSE供電設備進行協議握手，協議PoE的電壓以及供電過程，這回決定PoE攝像機的兼容性和匹配程度。

標準PD芯片實現PoE供電：當PoE鏈路建立前標準PSE供電設備會發出一個信號給PD，PD給出反饋，雙方協議供電，PSE再輸送電力給PD終端，完成供電工作。由于PD芯片的默認驅動電壓是48V，也就是即使是非48V供電設備，也可以驅動PD進行工作。

采用二極管跳轉的方式：

如果沒有PD芯片，當標準PSE供電設備發出信號時，PD無法做出反饋，雙方不能達成供電協議，采用二極管跳轉，就是通過網線空余線時，強制注入48V電力，促使后面的供電工作。

三、怎樣選擇PoE分離器？

1. 看外觀：外觀看起來美觀的性能不一定好，但是外觀都很差的元器件一般都好不到哪里去；

2. 看性能：優質的PoE分離器的主要技術參數在支持PoE標準的同時也會支持IEEE802.3af，IEEE802.3at供電標；供電方式同時支持12/36線腳供電和45/78線腳供電，采用隔離式設計。這些條件要同時具備才是標準的PoE分離器，才能確保產品穩定性；

3. 看內部：拆開看元器件擺放是否合理，設計是否流暢，優秀的產品內部設計會給人賞心悅目的感覺，并且該有的保護器件一個都不能少，差的產品內部設計混亂不堪，用料簡單。

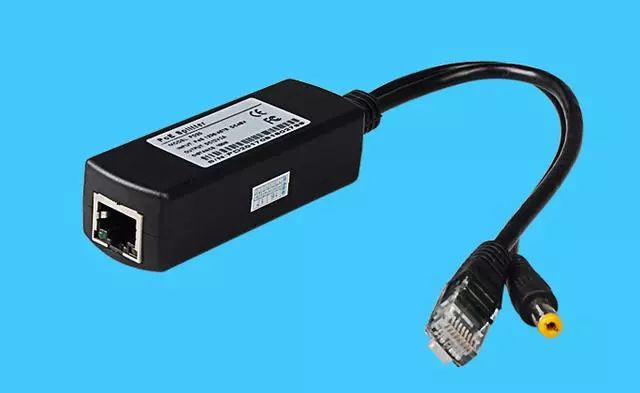

文中圖片是我們自家超大功率的PoE分離器，寬溫工作，防雷、抗高壓、防浪涌，IP40外殼防護等級，支持10/100/1000 Base-TX自適應，即插即用型。

四、如何實現非POE攝像機利用POE供電方式傳輸

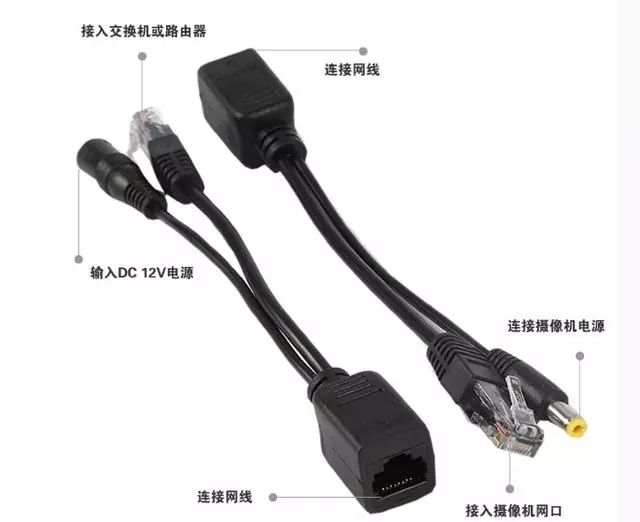

非PoE的攝像機一般是采用直流DC 12V供電，如果需要使用標準的PoE供電傳輸，就需要將標準PoE線路中的電信號和網絡信號分離為DC供電和網絡接口，提供給非PoE攝像機接入。

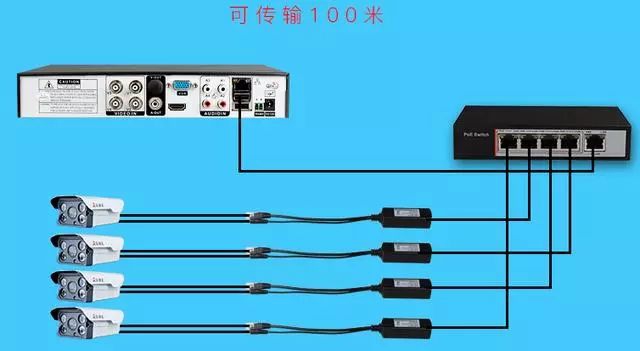

將非POE攝像機接入分離器的網口和電源接口 ，分離器的另一端用網線連接POE交換機或錄像機。由于需要搭配POE交換機使用，因此不建議采用非標準的PoE交換機供電，非標PoE是單純通過網線的4、5、7、8芯供電，沒有控制信號，而且是強制48V進行供電，容易損壞設備。標準的POE交換機具有PSE檢測芯片，是先檢測后輸出，并且支持網口盲插。使用的是網線1、2、3、6芯進行供電，支持802.3af/at的標準協議。使用POE分離器，可以充分的利用已經安裝完成的非POE攝像頭，對于攝像頭的升級改造提供了很大的幫助，又改造了PoE網絡，同時解決了供電問題。
