15056025940
15056025940
?

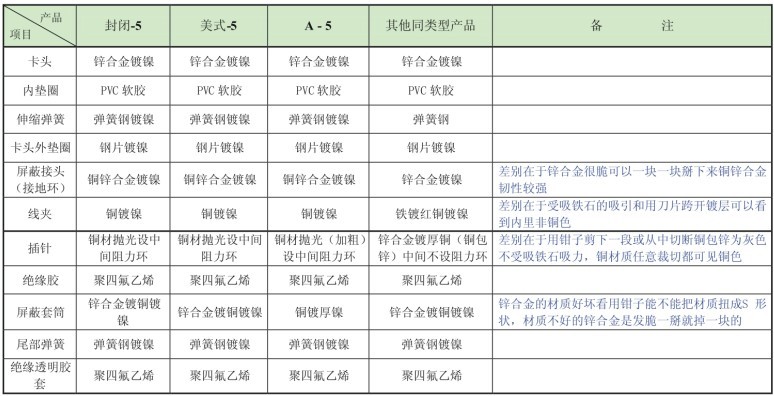

???? 1.如果是普通的BNC頭（封閉式和美式），這種的線夾和插針是銅的（當然也不排除市場上那些鐵針鍍銅或鐵質(zhì)的線夾），只有卡口彈簧和尾部彈簧（鋼材質(zhì)）為帶鐵質(zhì)材料，其他部件為鋅合金，這種的BNC頭抗腐蝕能力一般般，外觀也很粗糙，我做過市場調(diào)查，這種的屏蔽層設計也不到位，在卡頭那里接觸不好（建議盡量不使用）。
????? 2.質(zhì)量中上的（封閉基礎重新設計型和美式型）的就是線夾、插針和屏蔽套殼是銅的，插針還有鍍金。這種的是我們推薦客戶使用的，抗腐蝕能力還是比較強，這種的卡頭那里采取的是雙臺階設計，可以使公母連接的時候更緊密，而且屏蔽層采用的6開；（推薦使用）
???? ?3.還有更好的是全銅加厚型（封閉式基礎上設計），應該說是市場上最好的一種了。線夾、插針和屏蔽套殼是銅的，插針還有鍍金。并且有加粗加厚，除了插針和屏蔽層接觸好以外，抗腐蝕能力也非常強，在樣板工程、道路監(jiān)控或化學工廠等使用教多。（特殊環(huán)境、客戶或自身需求使用）
?????? 4.免焊的冷壓式：它的插針是銅的，外殼為鋅合金。這種使用的時候要用專門的鉗子去壓接，效果上還是不錯，壓得很緊，使用也很方便（特別是取電不方便的地方），但是從長遠的來講又稍遜焊接的，比較容易氧化造成接觸不好。
?????? 5.免焊的單芯直擰，插針全銅、套殼為鋅合金鍍鎳。這種的使用上也很方便，在國內(nèi)使用的少，一般都是國外的使用。
問題一：老是焊接不上：對于我們的BNC頭還沒有出現(xiàn)過這種情況，可能是你買的焊錫絲是偽劣產(chǎn)品
?
問題二：圖象有閃動，固定BNC頭就無此現(xiàn)象：BNC頭的插針過細，或者是屏蔽層接觸不好。另外焊接不要有虛焊
?
問題三：BNC頭插針松動：插針會松動的主要原因是因為使用的絕緣材料可能不是聚四氟乙烯;我們知道一般焊錫的熔點是183到231度之間，聚四氟乙烯材料的熔點在327度以上，一般不會造成插針松動的。
?
問題四：插針為什么除了尖頭的，還可以做圓頭的？ 我們根據(jù)MIL-C-39012標準，插針端頭的斜面的角度是允許在55度到65度之間，所以采用圓頭工藝是依據(jù)圓頭可以不同插入角度都擴大接觸面積，不容易在接觸時因為接觸面小而產(chǎn)生火花效應而改進的。
?
怎么分辨產(chǎn)品的好壞？
?第一：通過產(chǎn)品的表面來看，鍍層光亮細膩的為好，銅的純度越高越光亮，有些產(chǎn)品外面光亮，卻是鐵質(zhì)的，
?第二：吸鐵石吸附測試
?第三：刮開表面鍍層看材質(zhì)：通過刀片等利器刮開表面的鍍層直觀的看材質(zhì)，通過刮開線夾、插針、屏蔽套筒鍍層直觀對比產(chǎn)品材質(zhì)；
?第四：除了以上方法，可以備一個質(zhì)量好的母頭去試。
微 信 掃 一 掃
15056025940
手機：15056025940
郵箱：hfhcc@hfhcc.com
地址：合肥市肥西縣工投二期B2棟
